手牌GCL-FDK型手推,手鏈單軌小車特點：
1、螺紋掛梁設計；
2、調節(jié)方便、定位準確。
手牌GCL-FDK型手推,手鏈單軌小車介紹：
單軌行車是一種結構簡單、操作方便、輕小型調運配套起重機械，它可以與手拉葫蘆、環(huán)鏈電動葫蘆等起重產品配套組成起重運輸小車，自如地運行于可以有一定曲率半徑的工字鋼軌道的下翼緣上，用來調運貨物、設備等。
型 號 | GCL-0.5FDK | GCL-1FDK | GCL-1.5FDK | GCL-2FDK | GCL-3FDK | GCL-5FDK | ||
額定起重量(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | ||
試驗載荷(KN) | 7.35 | 14.71 | 22.06 | 29.42 | 44.13 | 61.29 | ||
| 標準運行高度 | 2.5 | |||||||
| 滿載時的手拉力(N) | 25 | 50 | 70 | 90 | 95 | 140 | ||
| 能通過最小彎道半徑(m) | 0.85 | 1.0 | 1.1 | 1.1 | 1.3 | 1.4 | ||

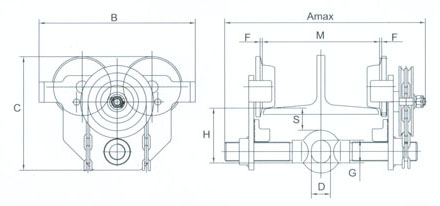

外形尺寸(mm) | Amax | a | 336 | 358 | 358 | 320 | 386 | 405 |
b | - | 445 | 445 | 456 | 473 | 490 | ||
B | 199 | 246 | 260 | 276 | 332 | 377 | ||
C | 147.5 | 183 | 198 | 211 | 247 | 274 | ||
H | 74 | 90 | 106 | 106 | 121 | 136 | ||
S | 32 | 38 | 38 | 38 | 40 | 42 | ||
D | 25 | 30 | 40 | 40 | 46 | 52 | ||
G | 30 | 36 | 48 | 48 | 58 | 65 | ||
F | 1.5～3 | |||||||
軌道寬度范圍 | M | a | 50-220 | 58-220 | 66-220 | 66-220 | 74-220 | 98-220 |
b | - | 165-305 | 165-305 | 165-305 | 165-305 | 165-305 | ||
凈重(kg) | a | 9 | 13 | 15 | 18 | 27 | 40.5 | |
b | - | 14 | 16 | 19 | 28.5 | 42.5 | ||
